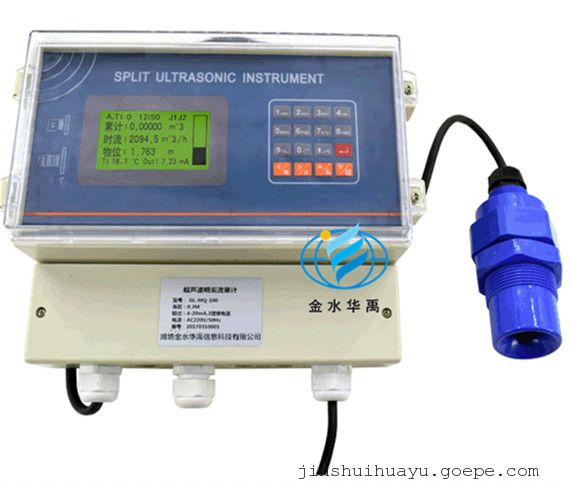

金水华禹超声波明渠流量计HY.CL-10
详细信息| 询价留言
一、用途
与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体情况下,比其它形式的仪表具有更高的可靠性。
二、工作原理

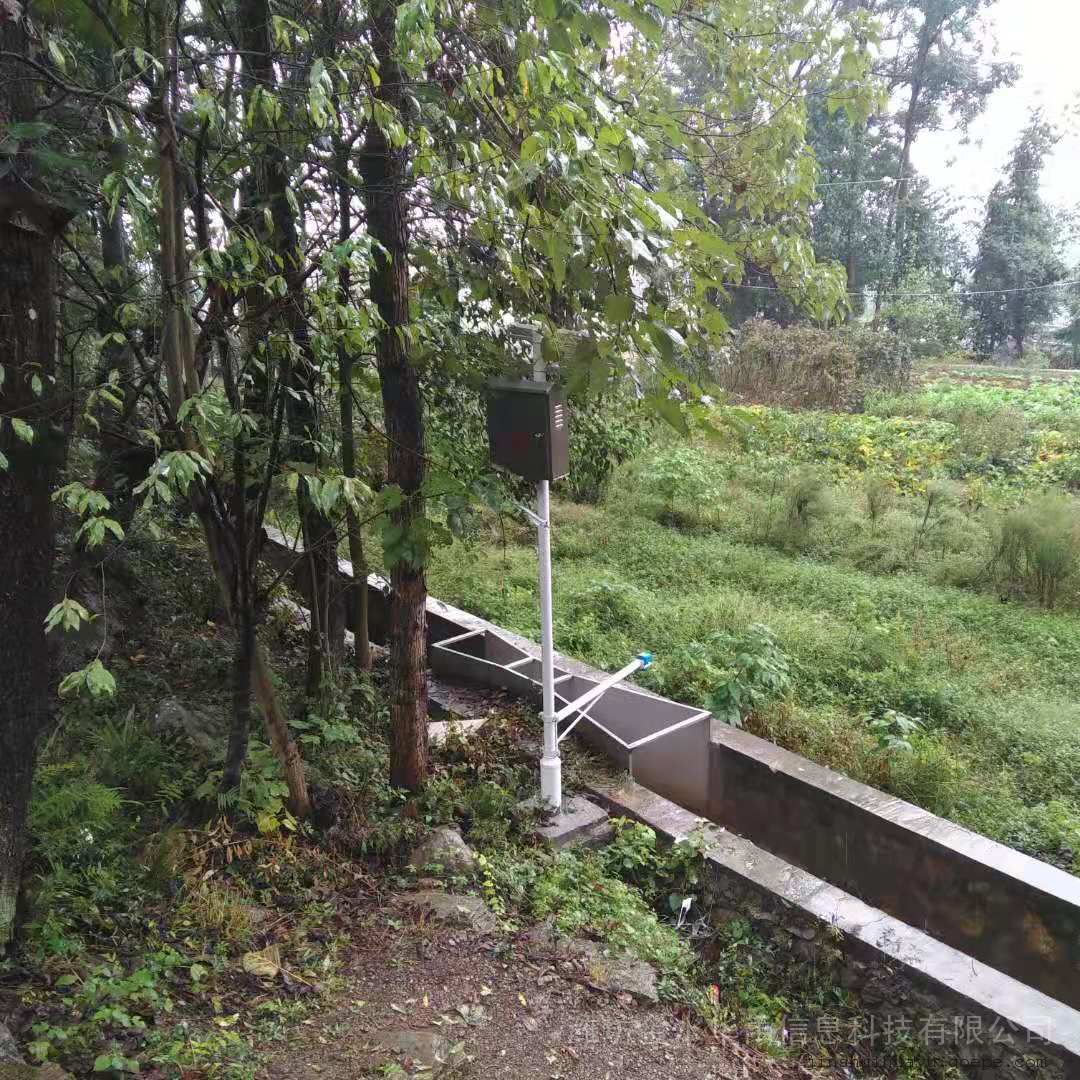

明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰槽的水位-流量关系反算出流量。常用的量水堰槽有,直角三角堰、矩形堰和巴歇尔槽。
使用超声波明渠流量计,安装时必须知道配用量水堰槽的水位-流量对应关系。
量水堰槽的水位-流量关系可以从计量检定规程《明渠堰槽流量计》JJG711-90中查到。
巴歇尔槽知道了喉道宽度b,就可以用相应的公式算出水位-流量对应关系。
直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。
矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。

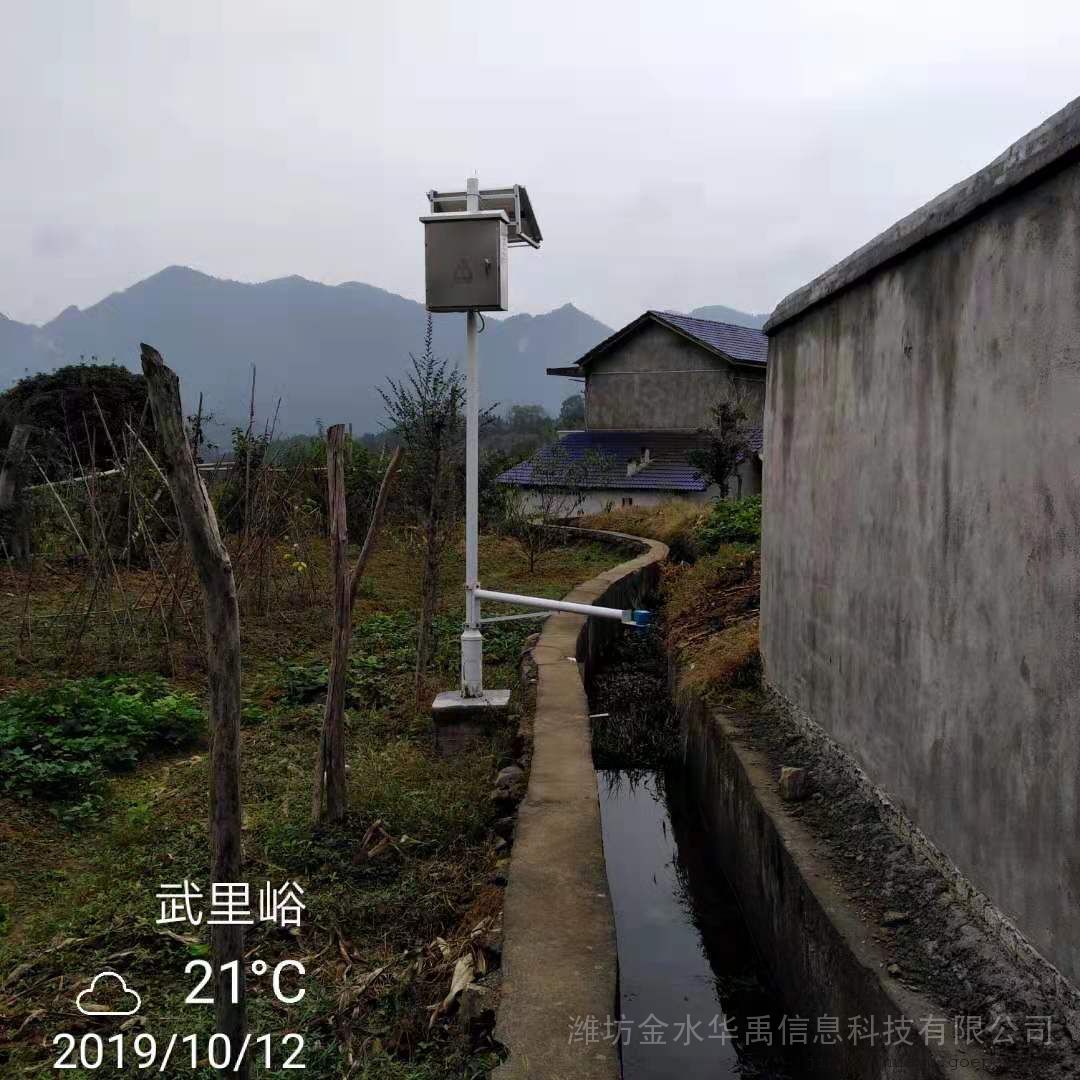

超声波测液位原理:本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。
仪表的工作原理:仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表,把液位转成流量(单位:升/秒)。
仪表显示:仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加,得出累计流量。
仪表输出:4~20mA电流模拟量;继电器的开关量(需订货选择);RS485的数字信号;
三、技术指标
1. 流量量程:0.1升/秒~10米3/秒(由配用量水堰槽的规格决定)
2. 流量不确定度:5%
3. 超声波量程:2米
4. 探头盲区:0.4米(从探头的法兰盘起,0.4米内不能用于测量)
5. 测距误差:<0.4% 或±3毫米(在1米量程内)
6. 水位分辨力:1毫米
7. 仪器防护:探头为可防水式不可以浸水;仪器为防尘式
8. 交流或直流供电: 交流:220V 50HZ 2W;其他方式选购
-
-
